三环公司从1990年开始弹性金属塑料瓦（以下简称：塑料瓦）的研制、开发，在借鉴国外产品基础上，对产品结构、材料、制造工艺技术等方面进行技术创新，并在国内大、中、小型水电站两千多台机组上替代巴氏合金瓦，提高了机组运行可靠性，得到水电行业的普遍认可。

    为了提高塑料瓦的使用寿命，拓宽塑料瓦产品应用领域，满足国内外水电机组的巨型化的发展需求，满足齿轮箱等其他行业领域的更高需求，2005年三环公司在第一代塑料瓦（标准通用型弹性金属塑料瓦FZF03A）产品的基础上，进行了产品再创新，研制出新一代高性能产品“标准环保型弹性金属塑料瓦（FZF03B）”和“高性能环保型弹性金属塑料瓦（FZF03G）”。该产品已广泛应用于国内外大、中、小型水轮发电机组、排灌站大型水泵的升级改造以及齿轮箱等领域。

■塑料瓦分类及表示方法

    FZF03系列弹性金属塑料瓦分为三大类，即：标准通用型弹性金属塑料瓦（FZF03A）、标准环保型弹性金属塑料瓦（FZF03B）、高性能环保型弹性金属塑料瓦（FZF03G），其型号型式的表示方法如下：

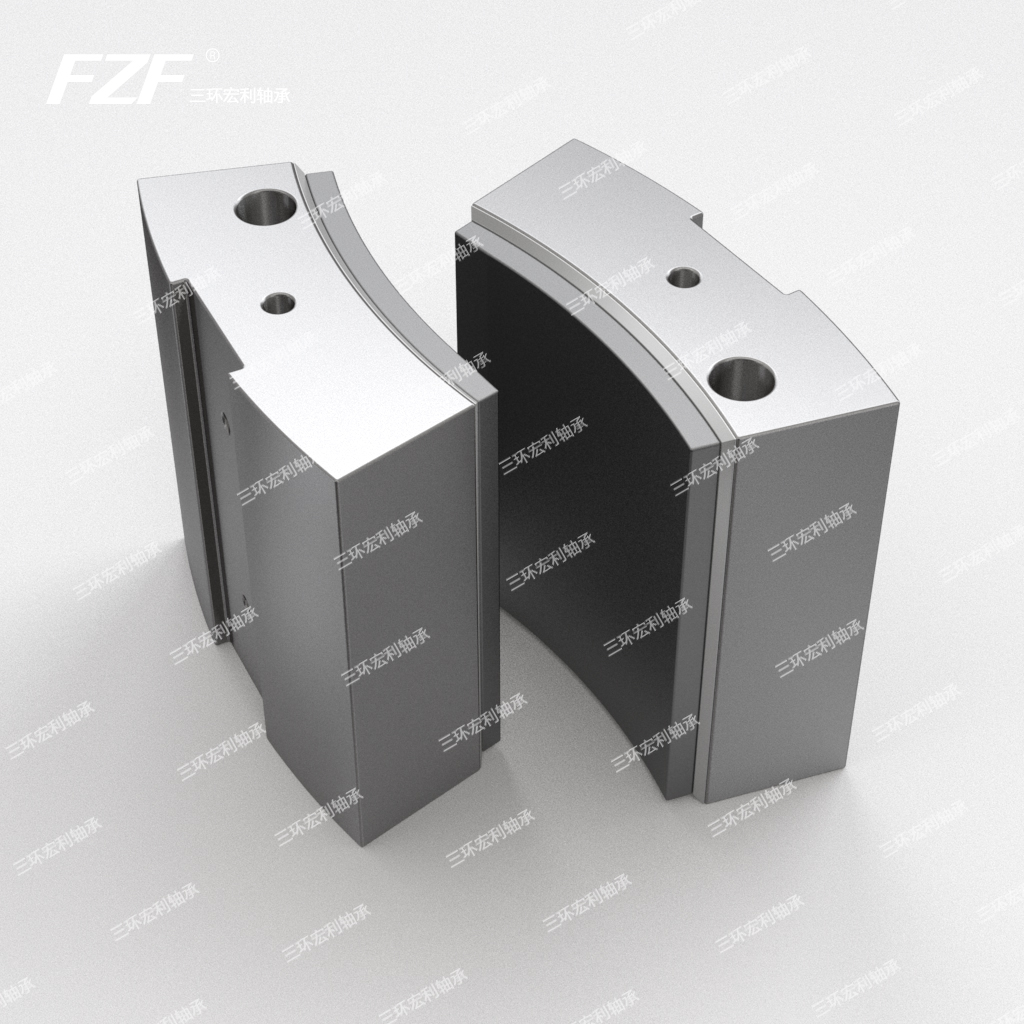

一、FZF03A标准通用型弹性金属塑料瓦

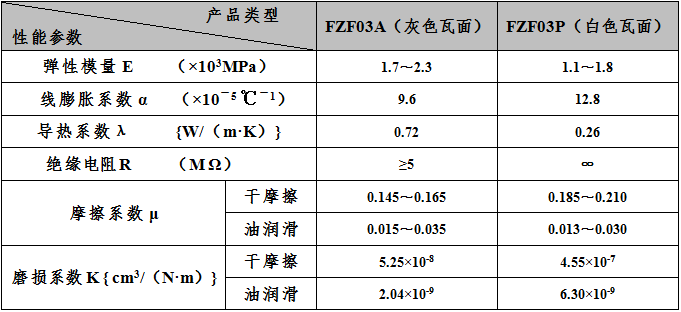

    FZF03A标准通用型弹性金属塑料瓦是由改性聚四氟乙烯（瓦面颜色为灰色）或纯聚四氟乙烯（瓦面颜色为白色）与金属丝多孔弹性垫经模压复合、高温烧结塑化而成的低摩擦、自润滑复合材料瓦面，与不同几何形状的钢瓦基经真空浸锡钎焊工艺牢固结合在一起而形成的弹性金属塑料瓦。

1.材料结构

2.典型特点

◇ 耐磨损，使用寿命长；

◇有优异的抗咬合性能；

◇摩擦系数小，降低轴瓦运行损耗；

◇有良好的阻热性能，有效减小瓦基的热变形；

◇承载能力高，比巴氏合金轴瓦提高20％以上；

◇安装、检修不需刮研瓦面，缩短安装检修周期；

◇适用于不同支撑方式和不同润滑油循环冷却方式；

◇适应油水混合润滑，意外情况油箱混入水时，仍可正常工作；

◇具有优异自润滑性能，取消高压油顶起装置仍可安全启、停机，简化操作程序；

◇具有顺应性和独特的自调性能，改善瓦面接触压力和各瓦之间的受力状况，运行可靠、安全裕度大等。

3.产品应用

    FZF03A标准通用型弹性金属塑料瓦主要应用于立式水轮发电机组推力轴承、导轴承，卧式水轮发电机组止推轴承、导轴承，以及冶金、建材、矿山机械等油润滑轴承。

4.轴瓦设计

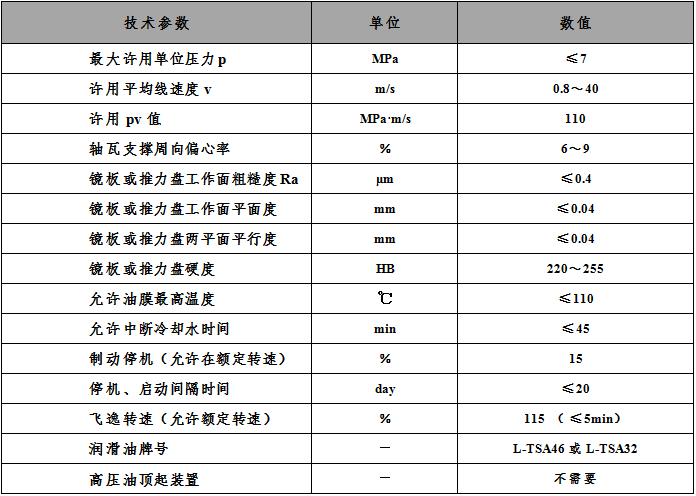

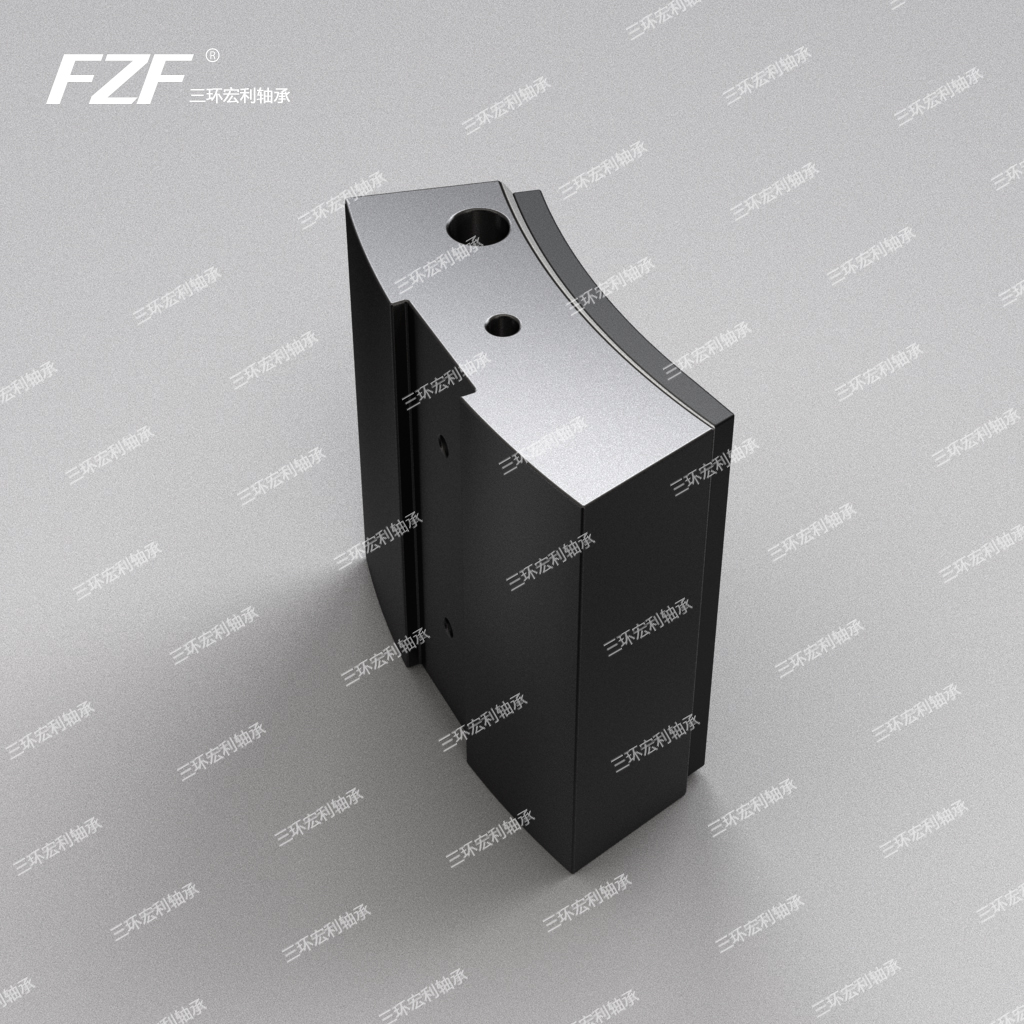

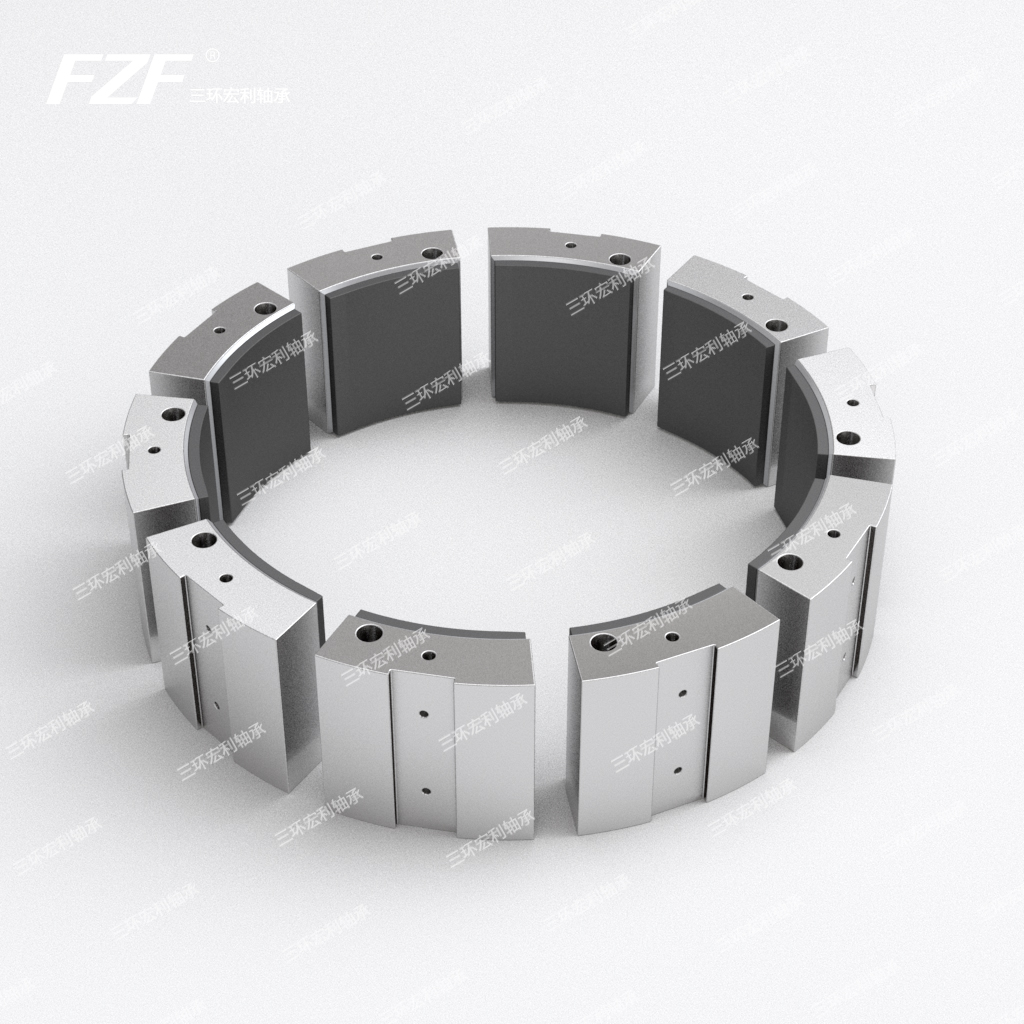

◆FZF03A推力轴瓦设计：

注：1、选取许用单位压力和许用线速度时，实际使用PV值不应超出许用值。

    2、推荐在单位压力≤7 MPa使用，以保证较长的使用寿命。

    3、用于齿轮箱轴瓦可采用N220或N320齿轮油。

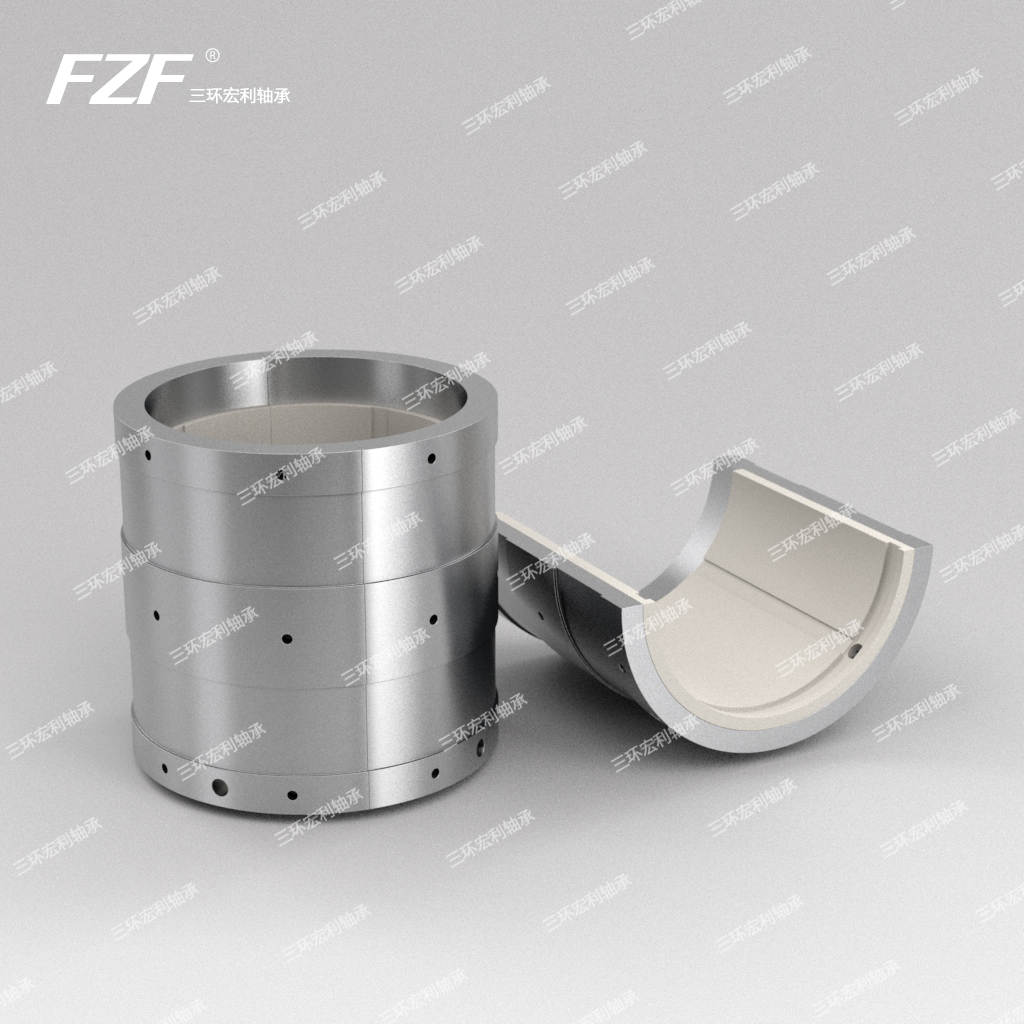

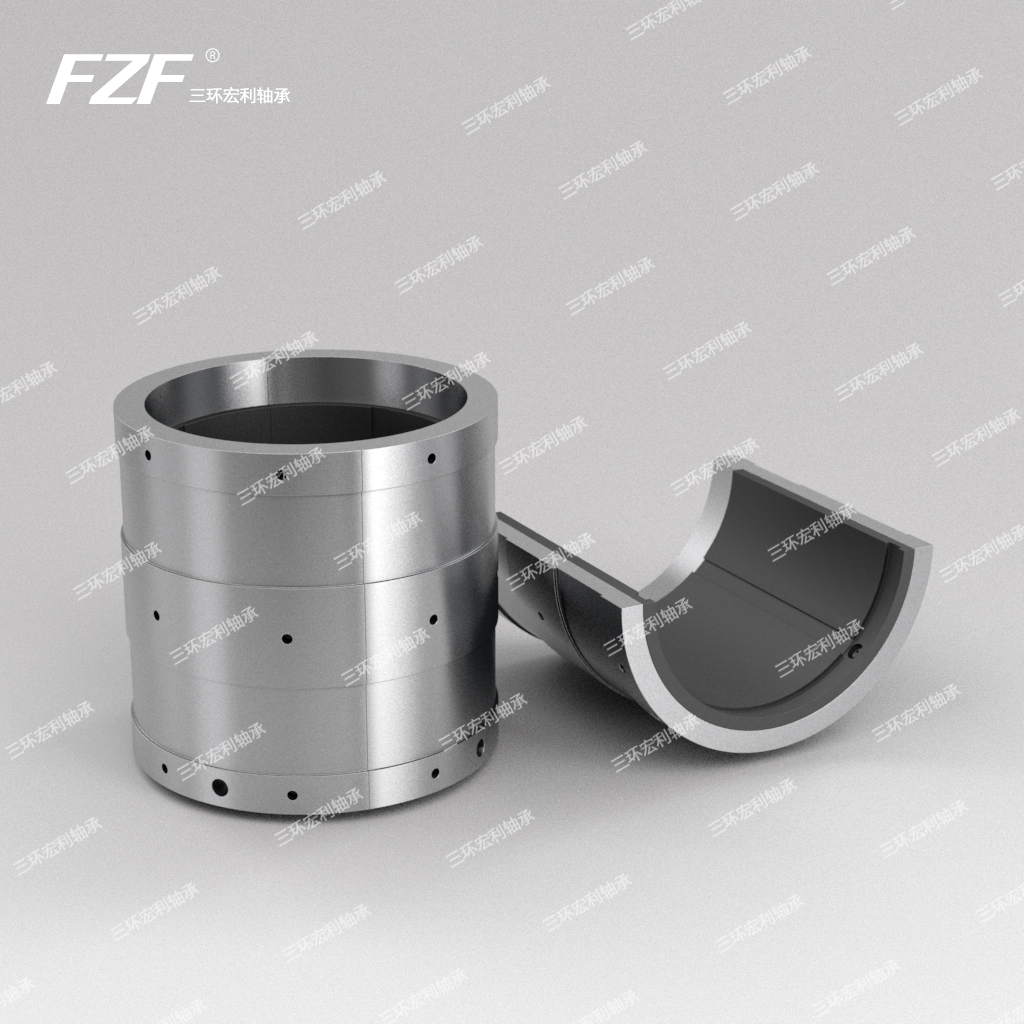

◆FZF03A径向轴瓦设计

注：1、表中许用pv值适用于平稳载荷，在冲击交变载荷工况下可按80％选取。

    2、选取许用单位压力和许用线速度时，实际使用pv值不应超出许用值。

    3、用于减速机轴瓦，润滑油可采用N220或N320齿轮油；用于水泵轴瓦，如采用脂润滑时，可选用0号或1号润滑脂，建议设有定时定量自动供油系统。

    4、润滑系统应提供充足油量和可靠润滑油循环冷却系统。

二、FZF03B/G标准/高性能环保型弹性金属塑料瓦

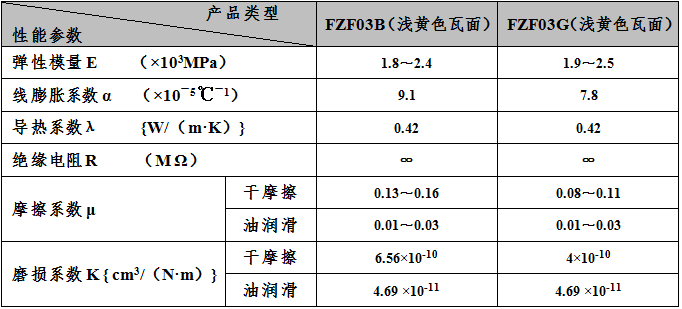

    FZF03B/G标准/高性能环保型弹性金属塑料瓦是由环保型聚四氟乙烯/环保增强改性聚四氟乙烯（瓦面颜色为浅黄色）与金属丝多孔弹性垫模压复合，经高温烧结塑化而成的高耐磨、低摩擦、自润滑复合材料瓦面，与不同几何形状的钢瓦基经真空浸锡钎焊工艺牢固结合在一起而形成的新一代环保高性能塑料瓦。

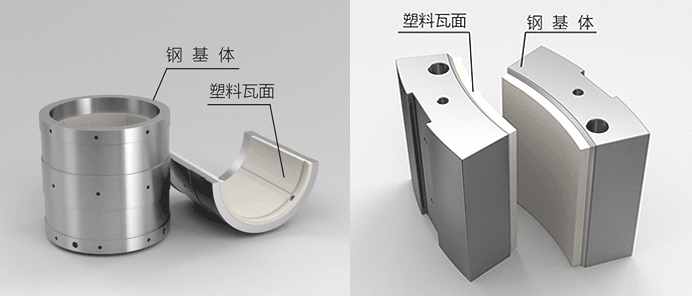

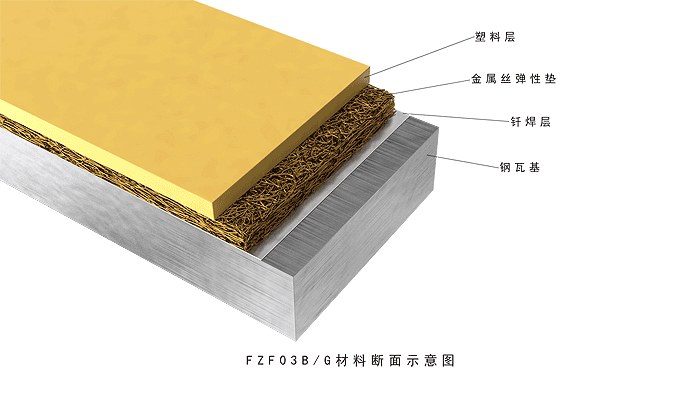

1.材料结构

2.典型特点

◇不污染环境，符合国家环保要求；

◇低摩擦，有效降低轴瓦运行损耗；

◇具有抗咬合性能，避免粘着烧瓦事故发生；

◇有良好的阻热性能，有效减小瓦基的热变形；

◇承载能力高，比巴氏合金轴瓦提高20％以上；

◇安装、检修不需刮研瓦面，缩短安装检修周期；

◇具有极佳的耐磨损性能，运行更可靠，使用寿命长；

◇适应稀油润滑、脂润滑，在油水混合润滑工况，仍可正常运行；

◇具有优异自润滑性能，取消高压油顶起仍可安全启、停机，简化操作程序；

◇产品采用真空浸锡钎焊新工艺，钎焊结合层牢固可靠，提高弹性模量均匀性；

◇具有独特的自调性，有效改善了轴瓦的受力状况，避免由于机械变形和温度变形造成瓦面油膜减薄或破坏，安全裕度大等。

3.产品应用

    FZF03B标准环保型弹性金属塑料瓦主要应用于立式水轮发电机组推力轴承、导轴承，卧式水轮发电机组止推轴承、导轴承；FZF03G高性能环保型弹性金属塑料瓦主要应用于齿轮箱推力轴承、磨煤机推力轴承、球磨机导轴承、以及水泵、冶金设备、矿山机械、船舶等行业领域。

4.轴瓦设计

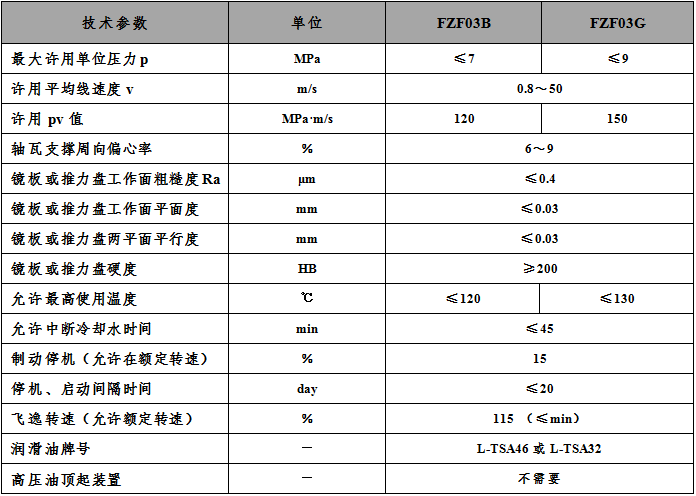

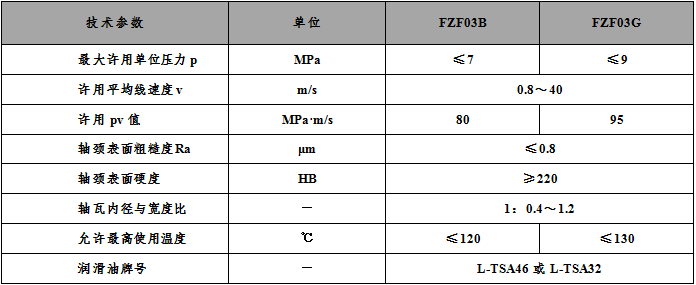

◆FZF03B/G推力轴瓦设计：

注：1、选取许用单位压力和许用线速度时，实际使用PV值不应超出许用值。

    2、推荐在单位压力≤9 MPa使用，以保证较长的使用寿命。

    3、用于齿轮箱轴瓦可采用N220或N320齿轮油。

◆FZF03B/G径向轴瓦设计

注：1、表中许用pv值适用于平稳载荷，在冲击交变载荷工况下可按80％选取。

    2、选取许用单位压力和许用线速度时，实际使用pv值不应超出许用值。

    3、用于减速机轴瓦，润滑油可采用N220或N320齿轮油；用于水泵轴瓦，如采用脂润滑时，可选用0号、1号或2号润滑脂，建议设有定时定量自动供油系统。

    4、润滑系统应提供充足油量和可靠润滑油循环冷却系统。

三、FZF03GS高性能环保型水润滑弹性金属塑料径向瓦

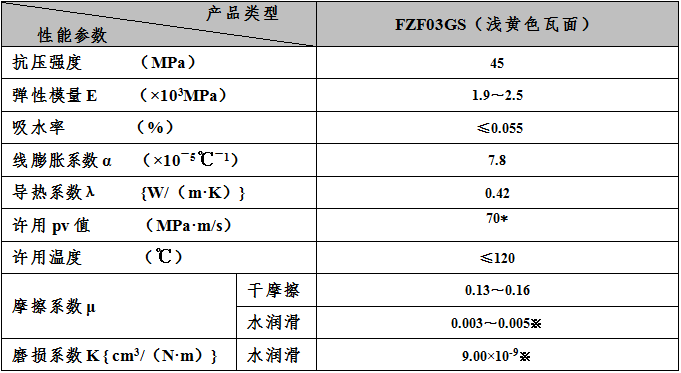

    FZF03GS环保型水润滑弹性金属塑料径向轴瓦是由高耐磨特种高分子材料和高强度纤维增强改性聚四氟乙烯（瓦面颜色为浅黄色）与金属丝多孔弹性垫模压复合，经高温烧结塑化而成的高耐磨、低摩擦、水润滑复合材料瓦面，与不同几何形状的钢瓦基经真空浸锡钎焊工艺牢固结合在一起而形成的新型环保水润滑塑料瓦。

1.轴瓦结构

2.典型特点

◇抗泥沙，耐磨损，使用寿命长；

◇节能、无污染，符合国家环保要求；

◇替代巴氏合金轴瓦，免去供油系统，结构简单；

◇承载能力大，并有一定的减震性能，运行平稳可靠；

◇低摩擦，功耗小，与其它轴瓦相比可节能15％以上；

◇吸水率小，尺寸稳定，间隙便于调整，安装检修不需刮研瓦面；

◇瓦面有良好的亲水性，采用廉价的水作为润滑介质，降低运行成本；

◇独特的自调性，对安装及变形等因素引起的轴瓦与轴颈不同轴或接触不均匀时，可自行调整，改善受力状况；

◇具有自润滑特性，启、停机低于润滑边界条件不能建立流体动压水膜时或供水系统短时间断水，仍可正常工作等。

3.产品应用

    FZF03GS环保型水润滑弹性金属塑料径向瓦主要应用于水轮机导轴承、水泵轴承、船舶轴承等行业领域。

四、轴瓦的安装、使用与维护

    FZF03弹性金属塑料轴瓦属精密部件，故在搬运、吊装过程中必须精心，不允许碰撞、摔放及划伤瓦面，在调试、使用过程中必须严格按照塑料瓦相应的操作规程及技术标准进行，具体要求请链接下面“FZF03弹性金属塑料瓦安装、使用与维护技术条件”。

●FZF03弹性金属塑料瓦安装、使用与维护技术条件

五、报警与停机温度设定

    塑料瓦与巴氏合金瓦比较，由于两者材料不同，从而造成了两者的导热系数相差悬殊（塑料瓦的导热系数不到巴氏合金瓦的2%），这是由材料自身特性决定的。由于塑料瓦面材料具有阻热特性，所以采用常规方法测量塑料瓦基体温度或油池温度与瓦面实际油膜温度梯度较大，我公司技术人员经过多年摸索和实践，总结出一种非常实用的测量方法，可实时监测瓦面油膜温度。

    在不同使用工况条件下，轴瓦报警温度和油温报警温度的设定，可根据安装调试运行后温度稳定值+（5～8）℃，但最高限应符合相应的行业标准；停机温度设定为报警温度值+（3～5）℃。冬、夏季根据环境温度的变化，可适当调整设定值。

六、塑料瓦制造行业标准

    ■机械行业标准JB/T10180-2014《水轮发电机组推力轴承弹性金属塑料瓦技术条件》；

    ■电力行业标准DL/T622-2012《立式水轮发电机弹性金属塑料推力轴承技术条件》。
