FZF06双金属自润滑轴承
详细介绍

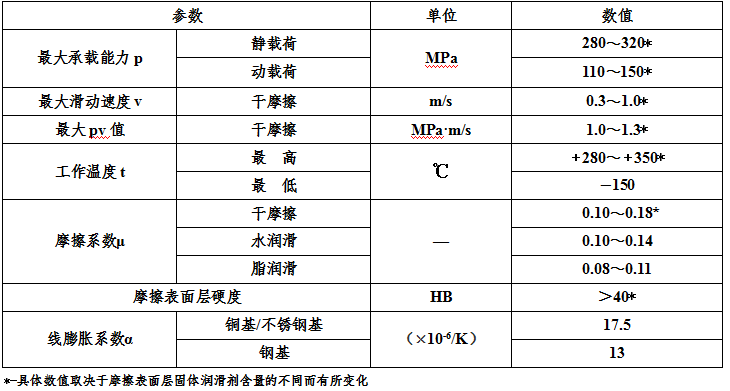

技术参数
尺寸表

    FZF06双金属自润滑轴承(国外称deva.bm)是以优质低碳钢板、青铜板或不锈钢板为基体,表面烧结球形青铜粉作为中间过渡层,同时以烧结轧制含有固体润滑剂(主要成分为石墨)的铜合金作为摩擦表面层的一种自润滑复合轴承材料,经卷制而成的滑动轴承。该材料具有自润滑、承载能力高、减摩耐磨性能好、适用温度、介质范围广、结构简单、尺寸紧凑,可长期在无油润滑条件下工作等优点。

    FZF06双金属自润滑轴承分为钢基(FZF061)、铜基(FZF062)和不锈钢基(FZF063)三种。

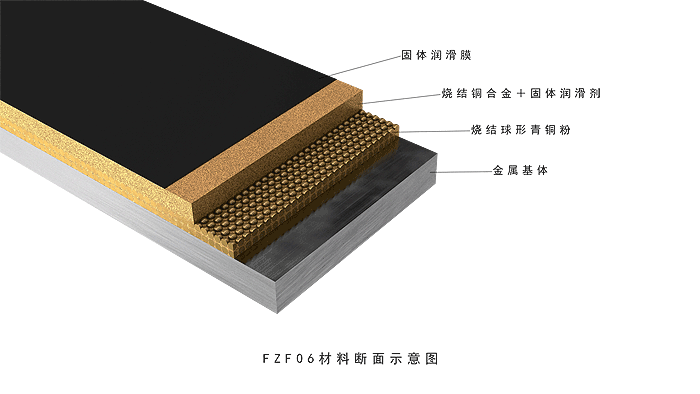

1.材料结构



2.典型特点

◇适用于低速、重载或间歇运动条件下,润滑油膜无法形成或维持的场合;

◇适用于工作环境或机械结构限制,难以供油润滑的场合;

◇适用于旋转、往复、摆动和直线等各种运动形式以及需要频繁起动或高负荷下起动的场合;

◇适用于高温或低温下工作,或环境温度变化范围大的场合;

◇耐腐蚀性好,可在海水和其它化学液体或气体等腐蚀性介质中以及含有泥沙的水中或放射性环境中使用;

◇不吸水,尺寸稳定性好,机械强度高,具有良好的热传导性;

◇轴承为薄壁结构,重量轻,占有体积小,适用于紧凑设计;

◇与传统的三层复合材料比较,静载特性、无油脂润滑条件下的耐磨性能、使用温度、尺寸稳定性等更为优异;

◇与铜基镶嵌自润滑材料比较,更适用于小角度摆动条件下工作,且价格便宜;


3.产品应用

水利水电行业:

  水工机械:水工钢闸门平面支撑滑道、液压启闭机支座轴承、冲沙检修门轴承等;

  水轮机:导叶轴套(上导、中导、下导)、转轮轴套、销轴套(连杆销、推拉杆销、接力器活塞销)、抗磨环板(止推环)、抗磨块、控制环侧瓦等。

冶金行业:压铸机轴承、滚切式剪板机(双边剪、定尺剪上的滑板)等。

阀门行业:蝴蝶阀、截止阀等。

其它:矿山机械、包装机械、工程机械、重型机械,注塑机,汽车轮胎模具,风力发电机、火电等行业。

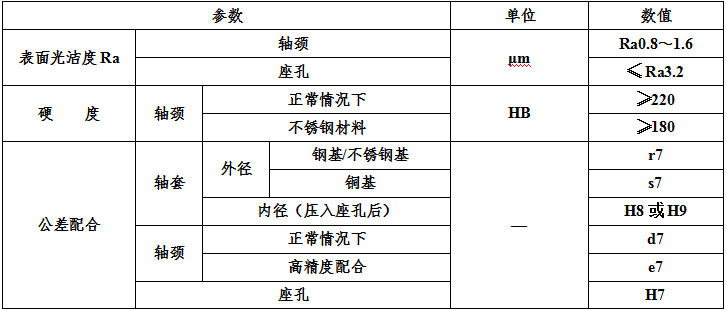

4.轴套、轴颈、座孔条件与公差配合

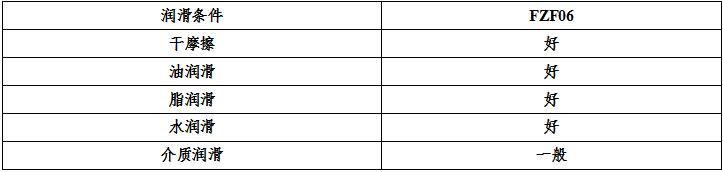

5.运行条件


6.轴套的安装

    FZF06双金属自润滑轴承一般为薄壁结构,比较容易变形,因此在装配时,根据轴套内径的大小采用相应的方法进行安装,具体方法请链接下列“卷制轴套的安装方法”。

●卷制轴套的安装方法

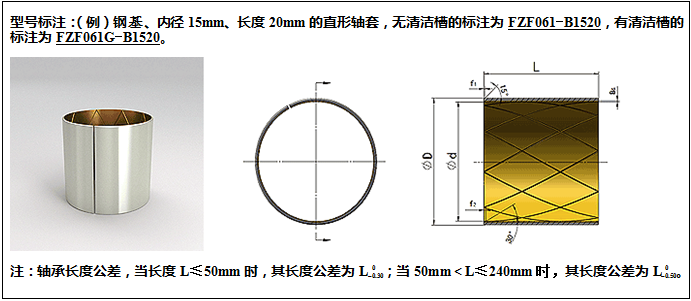

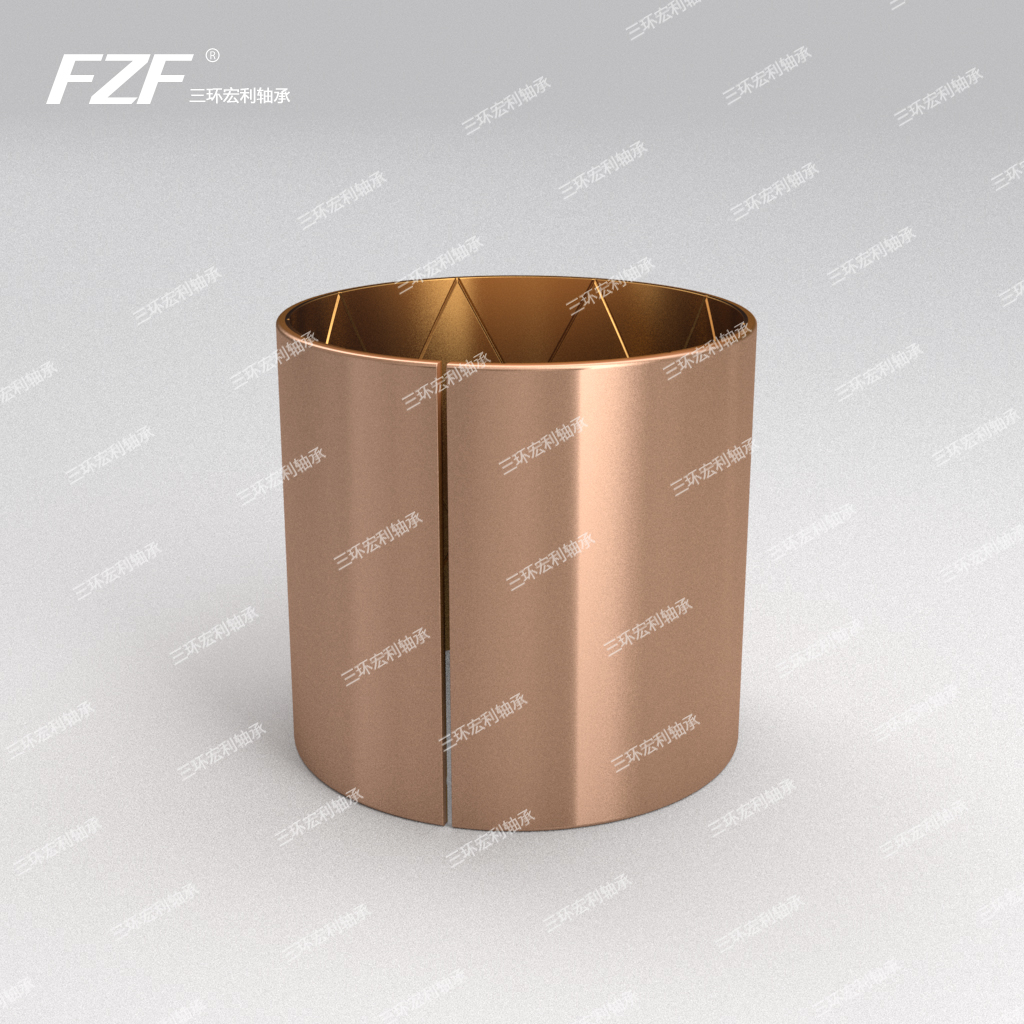

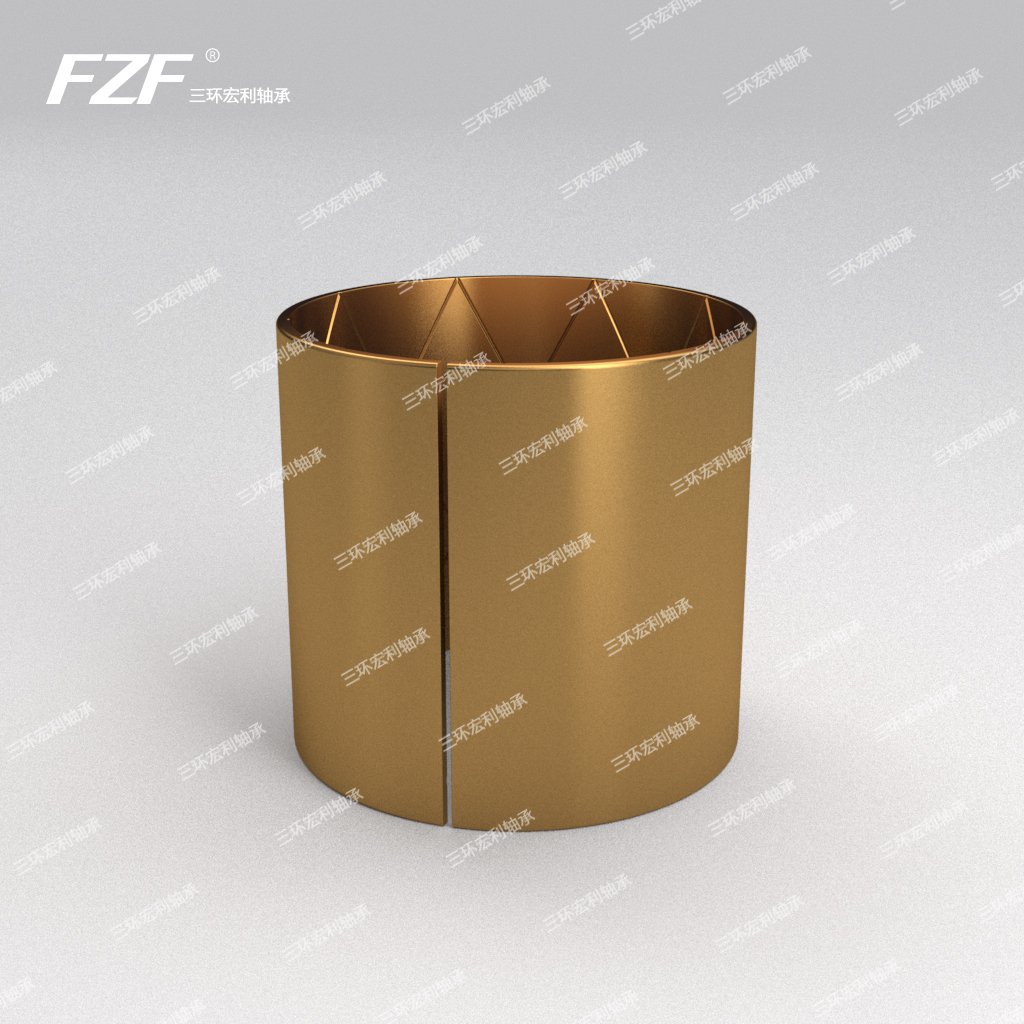

FZF06直轴套

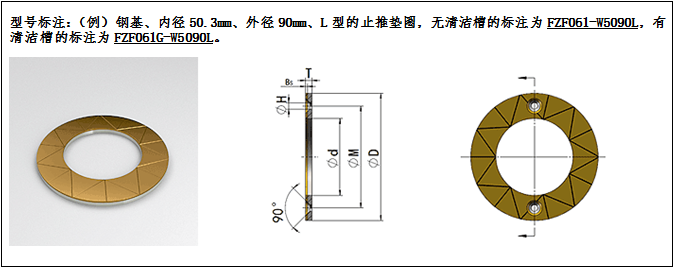

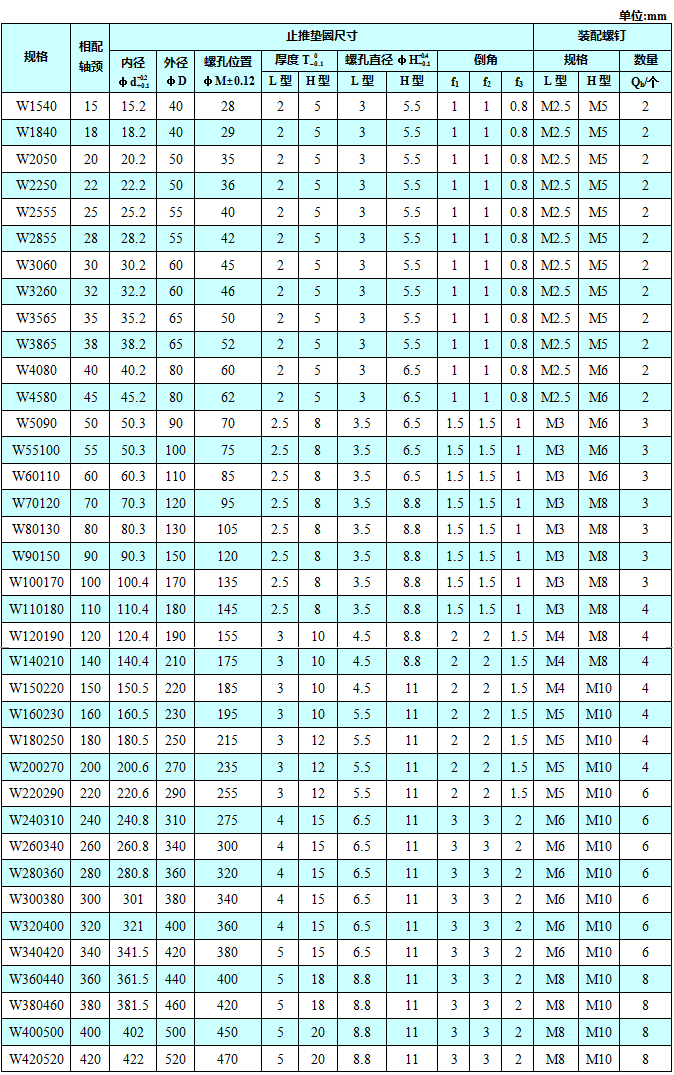

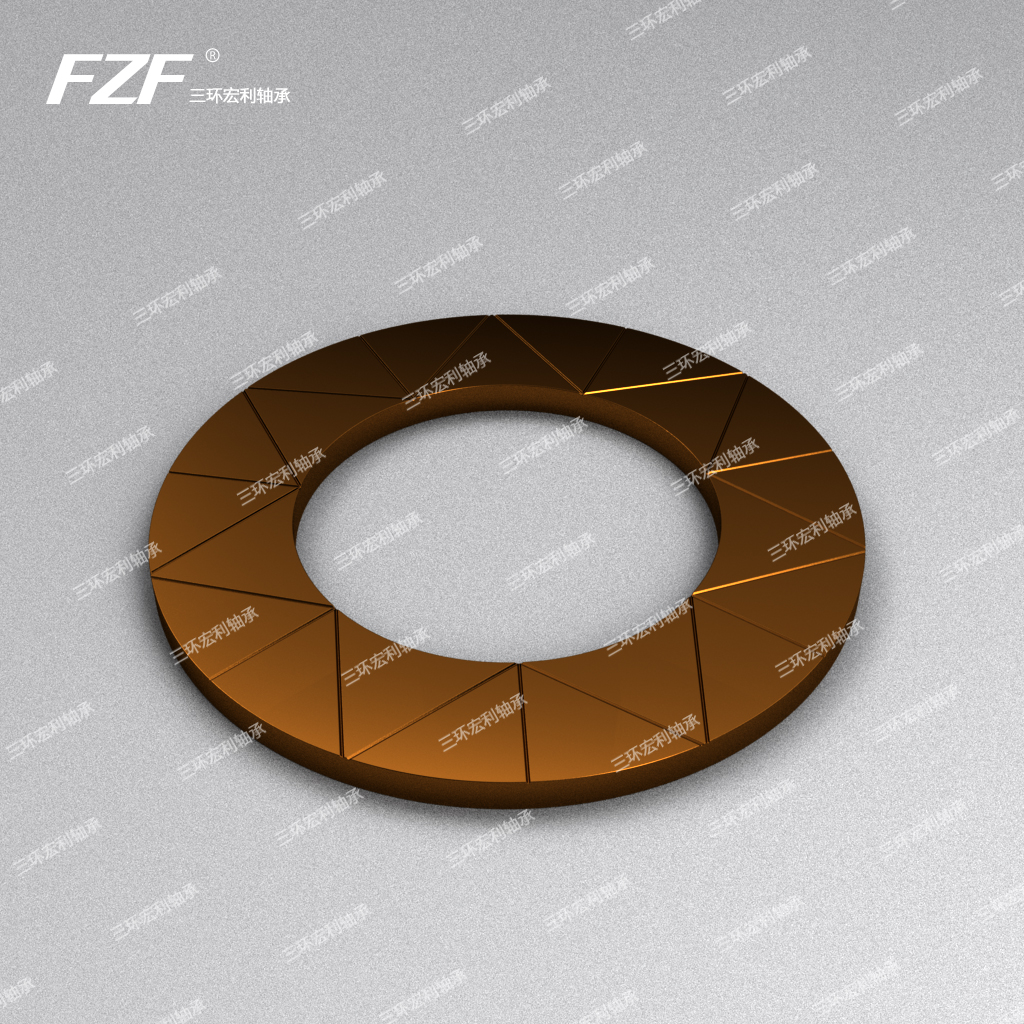

FZF06止推垫圈

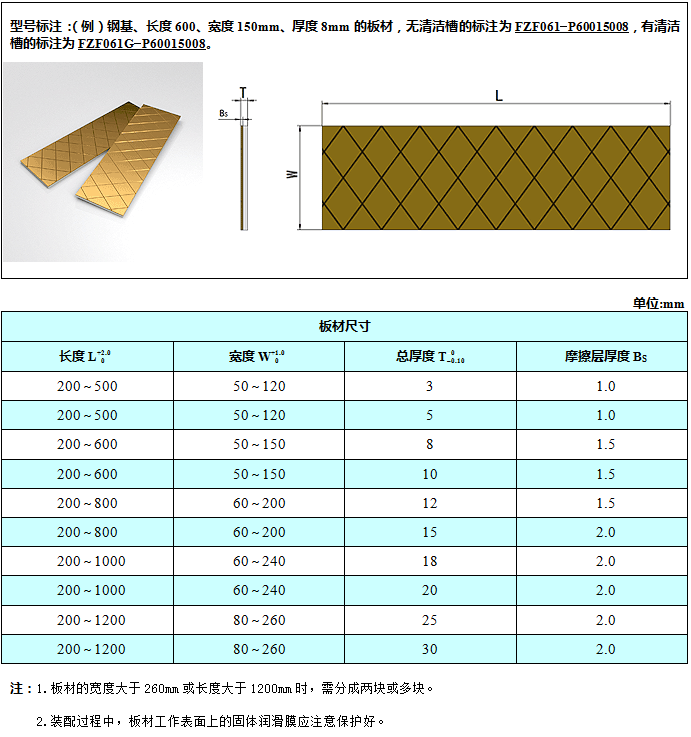

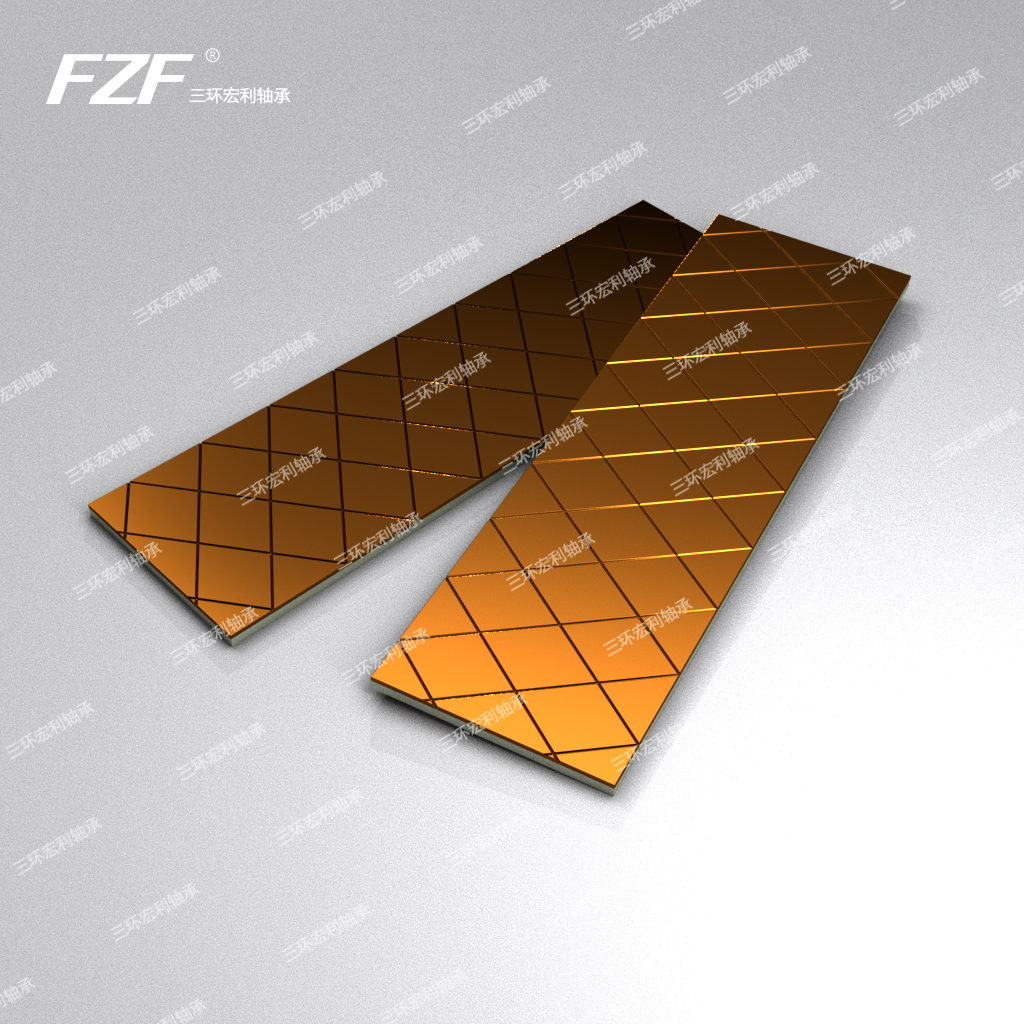

FZF06板材



说明:

    1.正常情况下,轴套的长径比(L/d)为0.75~1.5,当比值大于1.5或长度尺寸大于240mm时,轴套须分为两段或多段。

    2.轴套基体为钢基或不锈钢基时,外径公差带取r7,铜基时,外径公差带取s7。

    3.轴套接缝处对轴颈旋转没有影响,但尽量避免安装在负荷大的部位。

    4.正常情况下,轴颈公差带取d7,高精度配合时,轴颈公差带取e7。

    5.装配过程中,轴套工作表面上的固体润滑膜应注意保护好。



说明:

     1.装配过程中,轴承工作表面上的固体润滑膜应注意保护好。

     2.外径尺寸大于260mm时,止推垫圈由两个半圆垫圈组成。

     3.安装螺栓选用十字槽沉头铜螺钉GB/T819.2-1997。

     4.L型表示轻型垫圈,H型表示重型垫圈。
